产品介绍

随着聚驱、三元复合驱等三次采油技术在油田的规模化应用，抽油机井的光杆密封装置容易漏油、气、水和光杆使用寿命缩短的问题凸现出来。主要是由于采出液中所含化学剂造成光杆表面腐蚀、磨损加快，同时导致盘根(或填料)密封不好，更换密封盘根(或填料)频繁，既增加了换光杆、换盘根的材料费用，又增加了工人劳动强度，特别是一些光杆盘根盒漏失较严重的老大难井，影响油田清洁生产、环保生产。为此，我公司成功研发了“ 封闭保护装置”产品，很好地解决了上述问题。

产品特点

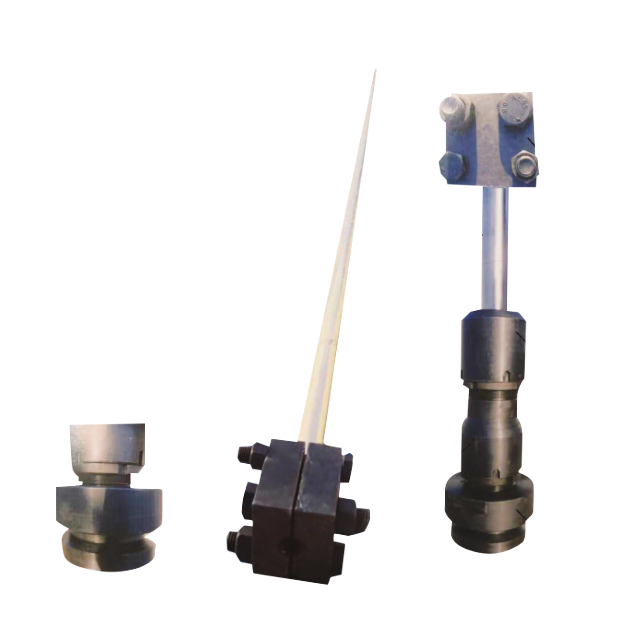

1、产品采取一体化设计，主要由盘根盒、封井器、密封腔及密封组件、调偏装置、光杆保护套管和固定卡片组成。安装方便，维护工作量极少，正常情况下可连续使用9000小时(十二个月)，不用更换密封组件。

2、合金的光杆保护套管安装在光杆外部，对光杆起到封闭保护作用，它耐磨损、抗腐蚀、表面光滑，大大延长了密封组件的密封使用寿命和光杆的使用寿命。

3、密封腔密封组件采用高强度特制油封、液压密封设计，密封性能好，密封使用寿命长，更换操作简便，正常情况下可连续使用9000小时(十二个月)。

4、光杆保护管与密封腔密封组件摩擦力小，有利于节能。

5、封井器采用高弹密封件，工作时处于临界接触状态，密封效果好，维护操作简单，方便省力。

6、调偏对中机构具有360°调偏心功能，调偏距离可达30mm，能有效解决光杆不正而造成的偏摩、不密封等问题;该机构采用密封圈填料设计，有利于维修更换。

7、密封保护装置产品在聚驱、三元复合驱等三次采油井应用，适应性强、经济性好，对水驱由于腐蚀、出砂等原因造成的更换密封盘根频繁井有明显效果。

8、特制油封具有耐高温、耐低温、耐酸碱、耐油、耐多种化学药品腐蚀的特点。

主要性能

耐温性、耐老化性、机械性能稳定。耐石油基类油、双脂类油、硅醚油、硅酸类油，耐多数的有机、无机溶剂等，耐低分子的酮、醚、酯，耐氨、氢氟酸、氯磺酸、磷酸类液压油且更具有独特之处，耐强氧化性的无机酸。

耐温性：100°C 下可长期使用，360°C下短期使用，在200°C 100小时空气热老化后，其扯断伸长率可保持在100%左右，硬度90~95度。

抗老化性：具有极好的耐老化性能，耐臭氧性能。在臭氧浓度为0.01%的空气中经180天作用没有明显龟裂。

机械性能：具有优良的物理机械性能，一般配合的承压能力在15~25MPa之间，扯断伸长率在100~200%之间，抗撕裂强度在3~4KN/m之间。

光杆保护管由多种元素合金制成，抗压、耐磨、抗冲击，耐强碱等多种介质腐蚀，对光杆起到可靠的封闭保护作用。表面光滑度好，摩擦系数小，有较好的节能效果。

封闭保护装置各部参数

●连接卡片，抗冲击载荷650KN，抗拉强度410KN，卡瓦片抗拉强度180KN。

●光杆保护套外径≤ φ38mm， 适用于中φ28mm x 9m的光杆。

●封井器(二级密封层)可封井下各种液体，密封压力 ≤ 25MPa。

●密封腔及密封组件可承载静压22MPa，动压16MPa，耐温度-50C至250C。

●调偏对中装置调偏量≤30mm。

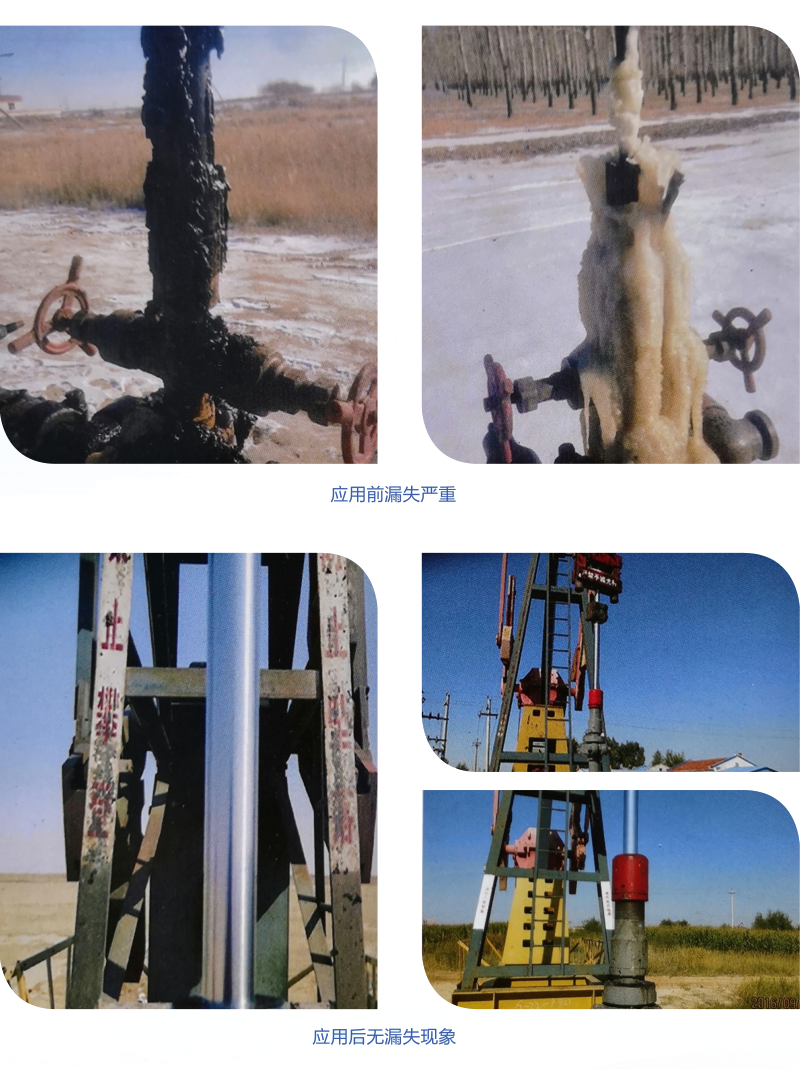

使用效果对比
